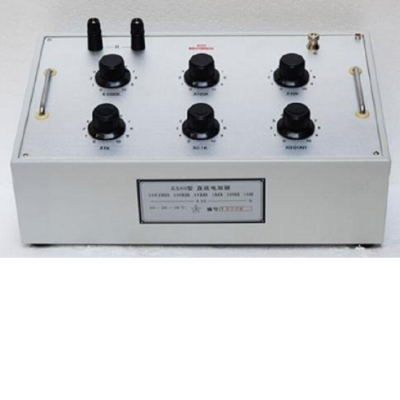

ZX83 直流电阻器

一、电阻器的结构和特点
ZX83型直流电阻器为六个串联的十进电阻开关组组成多
值电阻器。电阻元件均接于开关上各个触点之间，两接线柱之间的电阻值可以通过改变开关电刷位置而使其阻值改变。
ZX83型直流电阻器开关采用绝缘塑料制成，不需要清洗，接触压力小，变差小，寿命长。电阻元件均采用合金线以无感绕制，并经过严格的工艺处理，稳定性高。电阻器可在水平和垂直方向使用。
二、用 途
1、适合于工厂、学校和科研单位作电测量和其它实验用；
2、供直流电路中作调节电阻用；
3、可供整机校验携带式直流电桥等。
三、电阻器主要技术指标
1、电阻器的阻值调节范围：O—ll.lllOMΩ
2、电阻器的参考温度和标称温度范围：
参考范围：20±l℃
标称范围：20±10℃
3、电阻器的参考相对湿度和标称范围：
参考范围：40%～60%
标称范围：25%～75%
4、在参考温度、相对湿度和功率的条件下，每只十进盘的准确度应符合下表规定

5、温度和功率在参考条件下，相对湿度超过参考范围但在标称范围之内，由于相对湿度引起的附加误差允 许为相应一个等级指数。
6、相对湿度和功率在参考条件下，温度超过参考范围，但在标称范围之内，由于温度引起的附加误差允许为相应一个等级指数。
7、ZX83型电阻器的参考、标称和极限功率电压如下表规定。
8、温度、相对湿度在参考条件下，功率超过参考功率范围，但在标称功率范围内，由于功率引起的附加误差允许为相应一个等级指数，ZX84型电阻器，能经受2小时极限功率作用，当电阻器恢复到参考条件时，施加极限功率作用前后的电阻器实际变化不应超过相应一个等级指数的10%。
9、电阻器由于每只开关的变动而引起的电阻值变化不应超过2.5m Ω。

10、电阻器的残余电阻及公差R 0 =(13±10) mΩ。
11、电阻器在参考条件下，电路对外壳金属之间的绝缘电阻应≥1000MΩ 。
